西安高压熔断器价格

操作使用编辑高压跌落式熔断器采用绝缘杆单相操作,不允许带负荷操作。通过实践发现,在带负荷误拉开时,大多数情况与断开并联回路或环路差不多,断开电压较低,因此不会发生强烈电弧。而在带负荷拉开第二相时,由于断口电压为线电压,其断口电压较高,因此会发生强烈的电弧,可能导致相邻各相发生弧光短路,将会威胁人身及设备的安全。而在拉开第三相时,因电路已趋于开路(无电流或电流很小),不会产生电弧 。所以合理正确的操作是至关重要的,根据经验总结的方法有:1.准备:做好操作前的准备工作,选用相应电压等级而且合格的绝缘拉杆,戴绝缘手套,穿绝缘鞋,确保安全。2.核对:操作前要认真核对设备名称和编号,确定操作对象的正确性。3.站位:选择便于操作的位置站好,一般站在当前操作相跌落式熔断器的前下方为宜,如果是杆塔上的操作,还应系好安全带。4.对准:操作时使跌落式熔断器动触头对准其静触头,以确保合位的准确性。5.合上:在合高压跌落式熔断器时,必须迅速、果断、准确,但在合到底时,不能用力过猛,以防损坏支持绝缘子及其他设备。换熔断器时必须将熔断器卡紧。上好熔断器后熔断器熔座必须推到位。当一相或二相熔丝熔断时须三相同时更换。西安熔断器价格

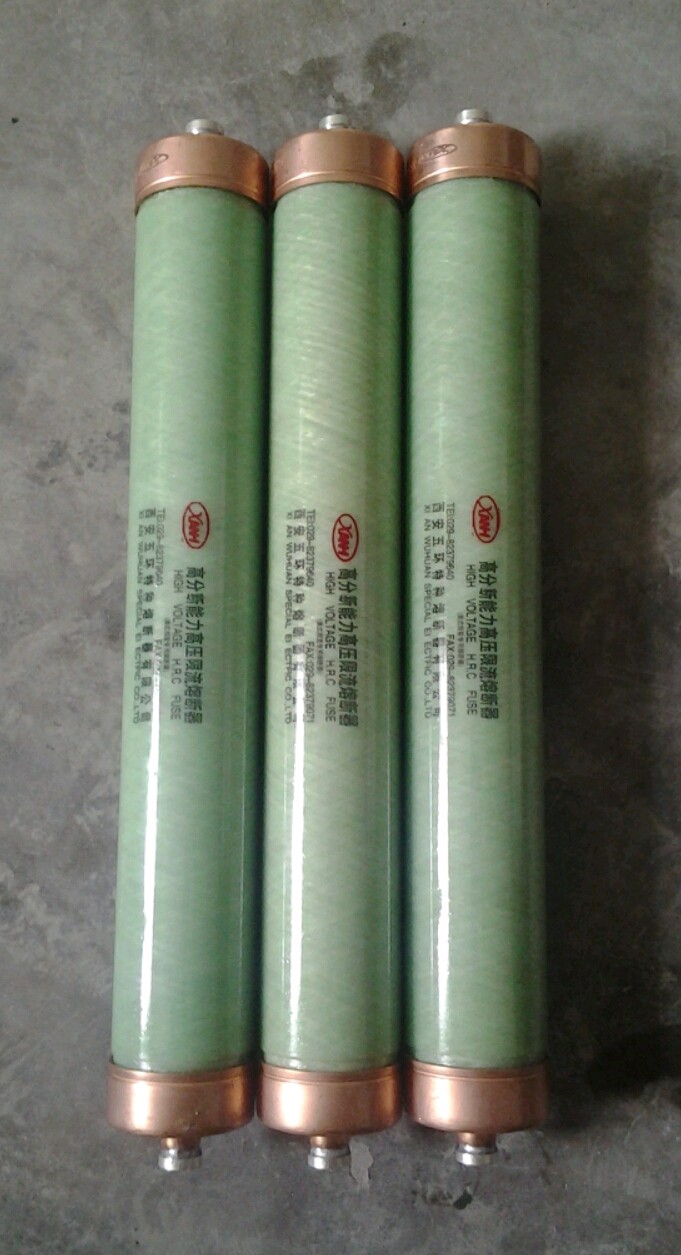

2014-05-21 08.57.21.jpg

3.熔断器极限熔断电流或极限熔断容量的校验

(1)对有限流作用的熔断器,由于它们会在短路电流到达冲击值之前熔断,因此可按下式校验断流能力:

                 IOFF   ≥   I"

或              SOFF  ≥  S"

式中 : IOFF    、SOFF    ——熔断器极限熔断电流和容量;

          I"    、  S"   ——熔断器安装处三相短路次暂态有效值和短路容量;

(2)对无限流作用的熔断器,由于它们会在短路电流到达冲击值之后时熔断,因此可按下式校验断流能力

                  IOFF   ≥   Ish

                 SOFF  ≥  Ssh

式中:   Ish 、Ssh  —熔断器安装处三相短路冲击电流有效值和短路容量;

(3)对有断流容量上、下限值的熔断器, 其断流容量的上限值按式(6.2.11)进行校验;其断流容量的下限值,在小电流接地系统中按下式校验:




式中 : IOFF•min  、SOFF•min   —熔断器的断流电流和容量的下限值; —**小运行方式下熔断器所保护线路末端两相短路电流的有效值和容量。 辽宁原装高压熔断器哪家好通常熔断器的额定电流值是基于环境温度23±5 ℃时的值,为满足电动汽车实际工况要求需要对额定电流值修正。

跌落式熔断器由绝缘支座、动静触头、熔丝管三部分组成。静触头安装在绝缘支座两端,熔丝管由内层的消弧管和外层的酚醛纸管或还氧玻璃纤维布管组成。

拉负荷跌落熔断器增加了弹性辅助触头及灭弧罩,用以分合负荷电流。跌落式熔断器在正常运行时,熔丝管借助熔丝张紧后形成闭合位置。当系统发生故障时,故障电流使熔丝迅速熔断,并形成电弧,消弧管受电弧灼热,分解出大量气体,使管内形成很高的压力,并沿管道强烈纵吹,电弧迅速被拉长而熄灭。熔丝熔断后,下部静触头失去张力而下翻,使缩紧机构释放熔丝管,熔丝管跌落形成明显的开断位置。当需要拉负荷时,用绝缘杆拉开动触头,此时主动、静触头依然接触,继续用绝缘杆拉动触头,辅助触头也分开,在出头之间产生电弧,电弧在灭弧罩狭缝中被拉长,同时灭弧罩产生气体,在电流过零时,将电弧熄灭。

在35kV配电线路和配电变压器中得到了普及。 2.正常使用条件 2.1环境温度:不高于 40℃,不低于-30℃;2.2海拔高度:不超过1000m;(1000m以上可按GB311.1-1997进行修正)2.3电源频率:50±2Hz;2.4地震烈度:7度以下2.5 风速:35m/s 3.主要技术参数 型号 额定电压(KV) 额定电流A 开断电流KVA 冲击电压(峰值)KV 工频耐压(KV) 爬距mm (H)RW3-10/100 10 100 6.3 110 42 260 (H)RW3-10/200 10 200 8.0 110 42 260 4.工作原理 跌落式熔断器由绝缘子、接触导电系统和熔管三部分组成。正常工作时,熔丝使熔管上的活动关节锁紧,熔管在上触头的压力下处于合闸状态。故障时,熔丝熔断,在熔管内产生电弧,熔管内衬的消弧管在电弧作用下分解出大量气体,在电流过零时产生强烈的去游离作用而熄灭电弧。由于熔丝熔断,因而活动关节释放使熔管下垂,在上、下触头的弹力和熔管自重的作用下迅速跌落,形成明显的断开间隙。短路熔断。高压熔断器熔丝上有严峻烧伤,熔断器瓷托上还会留有电弧烧伤痕迹。这可能是中性线与相线或相线。

熔断器分断能力需大于保护回路中预期短路电流, 预期短路电流通过动力电池电压与负载回路的导线电阻、电源内阻、连接端子或者转接点个数,可简单计算。线阻及电源内阻可通过计算或测量获得, 连接端子一般取3~5mΩ。通常情况下, 计算得到的预期短路电流与实际短路电流值仍有差别, 当计算得到的预期短路电流接近熔断器的分断能力时, 需通过测试验证。

测试验证前, 需评估整个负载回路容易发生短路现象的位置, 然后在该位置设置短路点, 连接好相应设备, 测量短路过程中熔断器两端电压波形,整个负载回路的实际短路电流等参数。 当外加电压和安装尺寸一定的情况下,熔断器的选择主要从电流特性、环境温度及应用线路3个因素考虑。从应。鼓楼区跌开式高压熔断器供应

根据熔断器工作环境、尺寸限制、电流特性、电压特性、连接方式等选择合适的类型。通常电动汽车高压熔断器。西安进口高压熔断器价格

RW12-12户外跌落式熔断器是10kV配电线路分支线和配电变压器*常用的一种短路保护开关,它具有经济、操作方便、适应户外环境性强等特点,被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。


主要功能:

跌落式熔断器安装在10kV配电线路分支线上,可缩小停电范围,因其有一个高压跌落式熔断器高压跌落式熔断器明显的断开点,具备了隔离开关的功能,给检修段线路和设备创造了一个安全作业环境,增加了检修人员的安全感。安装在配电变压器上,可以作为配电变压器的主保护,所以,在10kV配电线路和配电变压器中得到了普及。

西安进口高压熔断器价格

西安五环特种熔断器有限公司,技术力量雄厚。上海湘涧电瓷是一家有限责任公司(自然)企业,一直贯彻“以人为本,服务于社会”的经营理念;“优质高速,诚守信誉,持续发展”的质量方针。以满足顾客要求为己任;以顾客永远满意为标准;提供高品质的[ "高压熔丝,跌落式熔断器", "避雷器,穿墙套管", "限流熔断器,隔离开关", "支柱绝缘子" ]。上海湘涧电瓷顺应时代发展和市场需求,通过高端技术,力图保证高规格高质量的[ "高压熔丝,跌落式熔断器", "避雷器,穿墙套管", "限流熔断器,隔离开关", "支柱绝缘子" ]。
